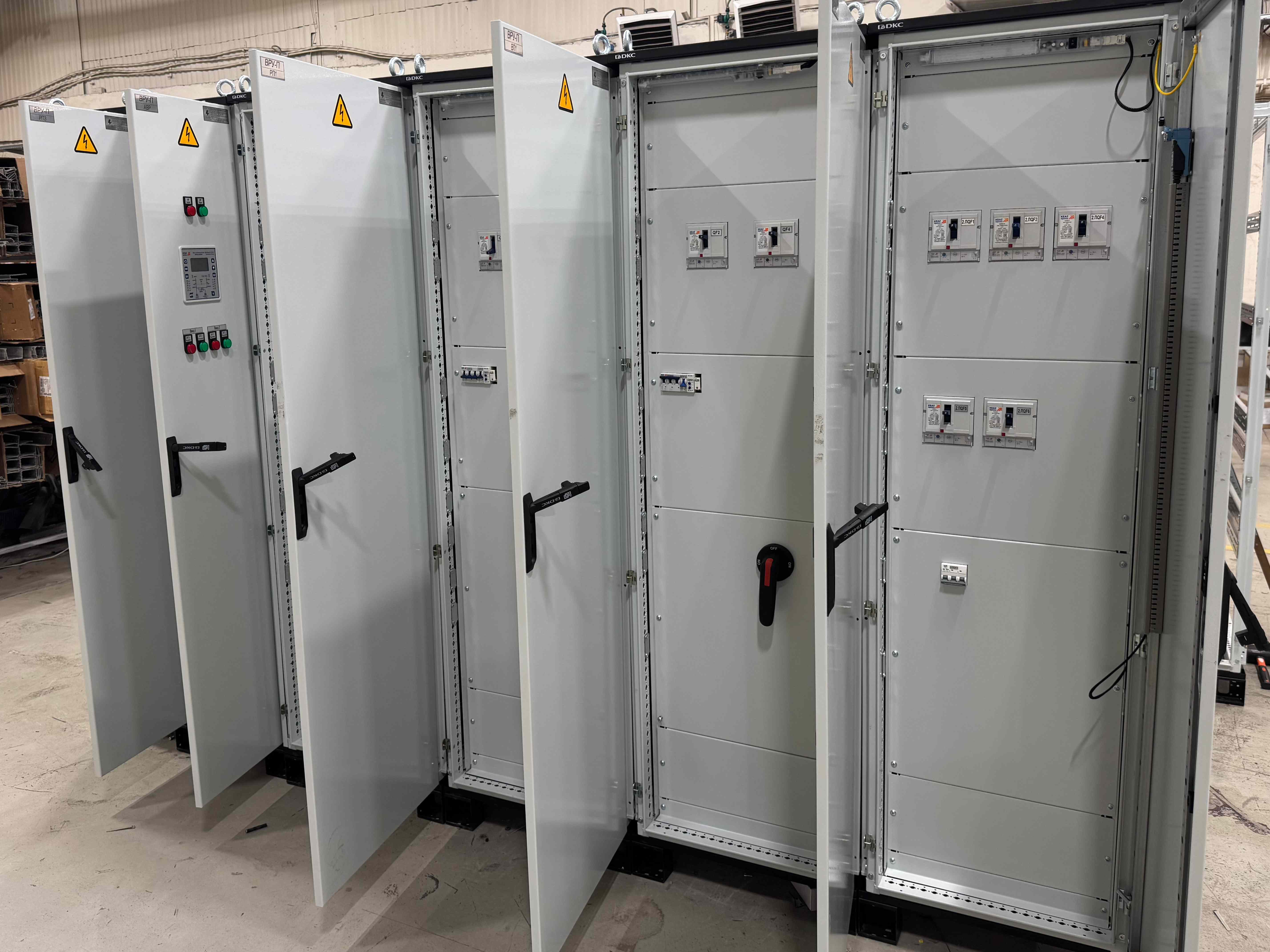

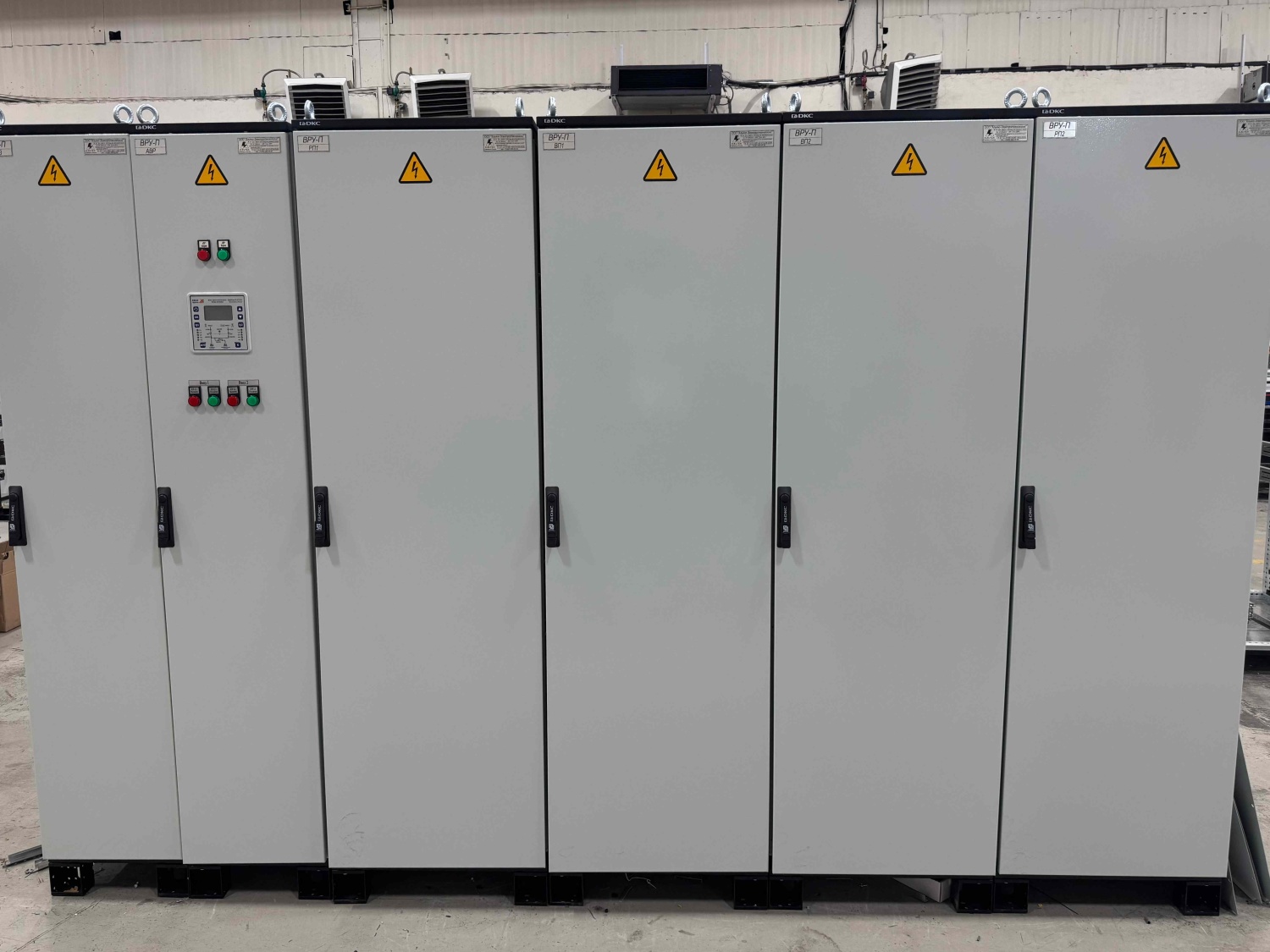

Данный шкаф состоит из водных секций (ВП1 и ВП2), секций распределения (РП1, РП2), а также секции АВР - автоматический ввод резерва (АВР) с секцией гарантированного распределения (РП3).
Изделие собрано из корпусов производства ДКС, металлические защитные пластроны, межсекционные перегородки и профили на котором смонтировано оборудование собственного производства Альянса-Электротехнологий. Низковольтное оборудование производства КЭАЗ.

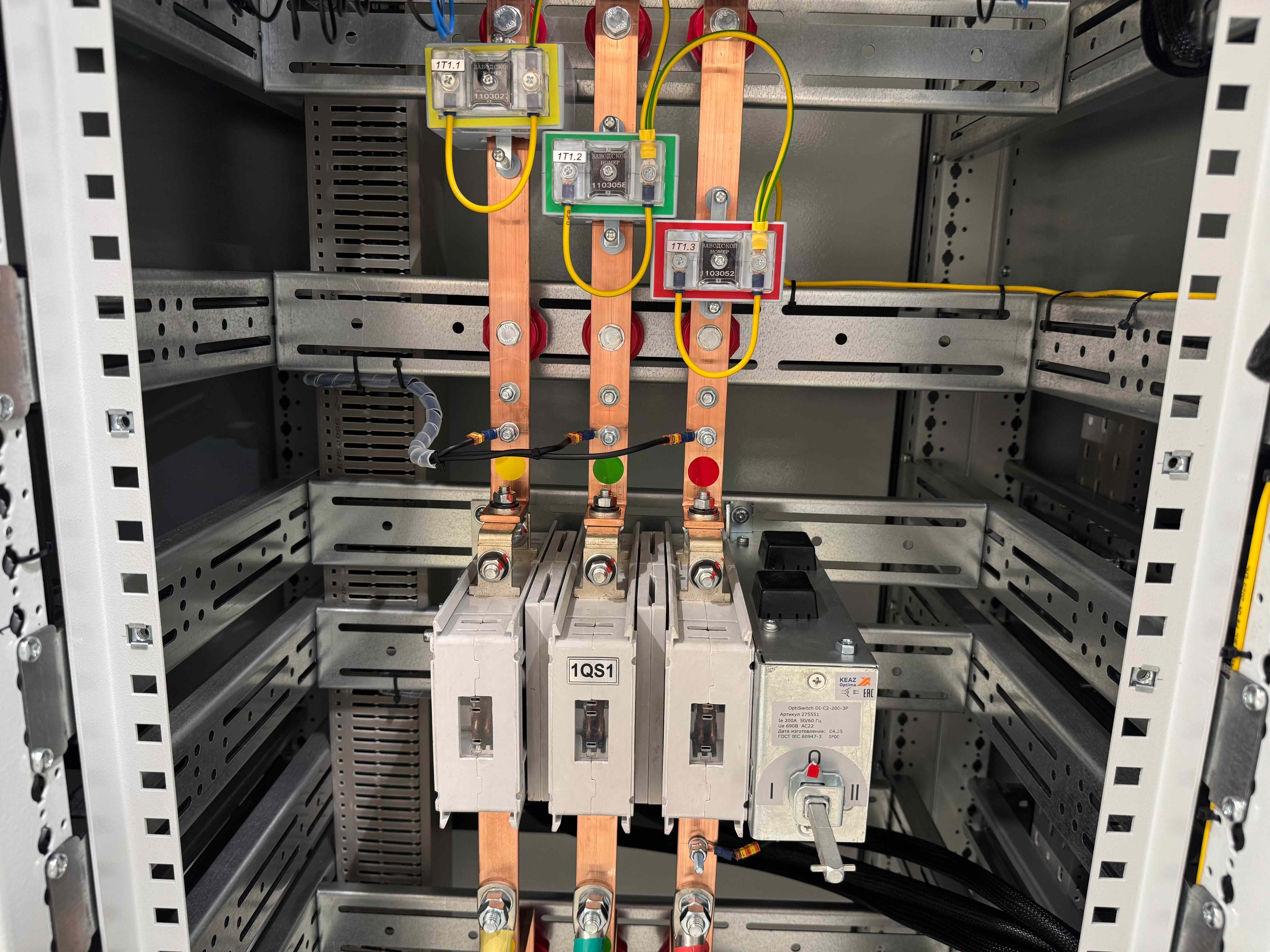

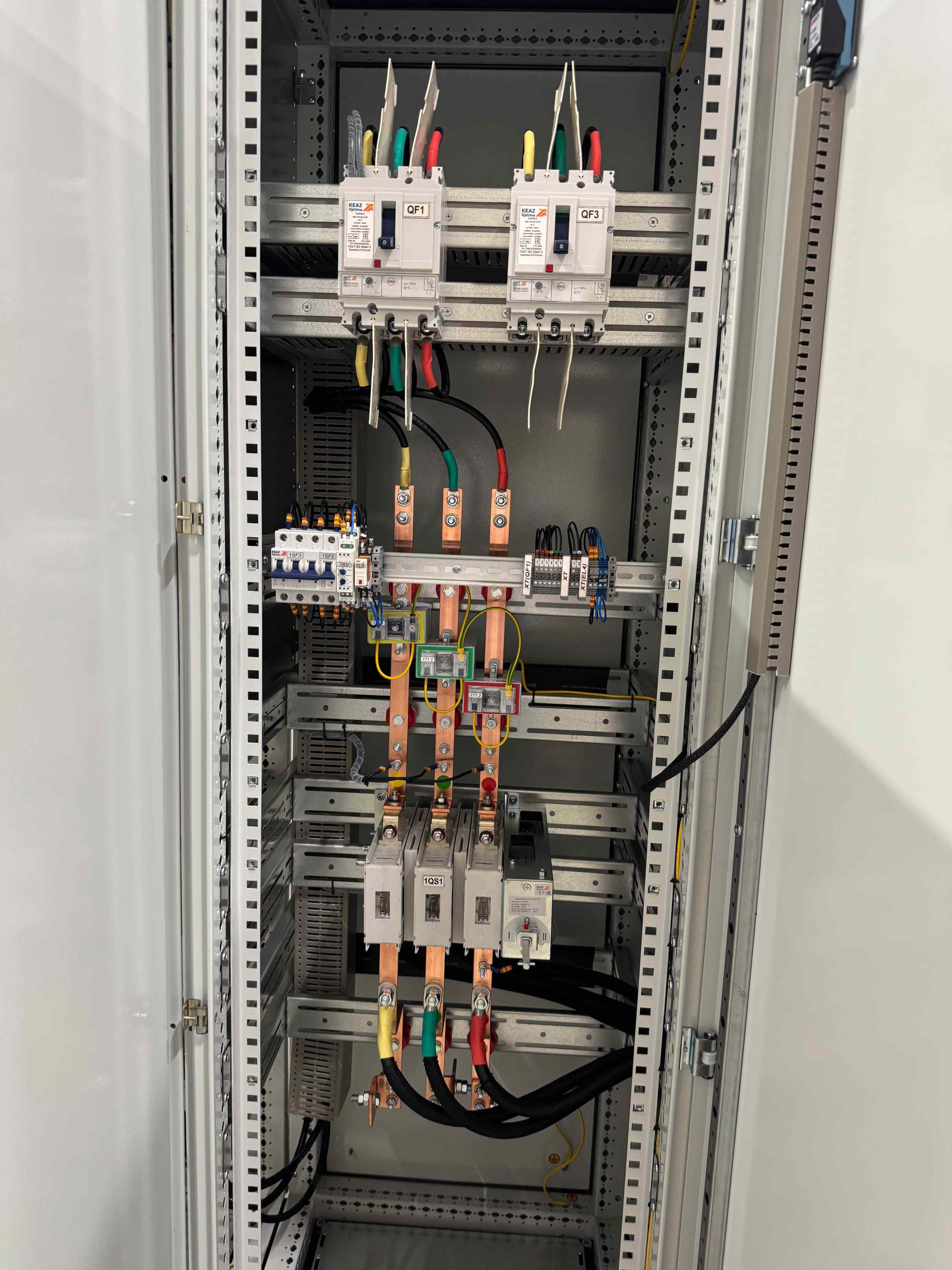

В вводных панелях установлен выключатель нагрузки на ток 200А, подключение выполнено по схеме «крест», для подключения вводных кабелей большого сечения, нами были организованы удлинители из медных шин. Для учета электроэнергии, были установлены трансформаторы тока. Для диспетчеризации статусов автоматов, установлены клеммы. Все шкафы оборудованы светильниками с концевым выключателем. Для управления переключением между вводами на пластронах установлены ручки переключения.

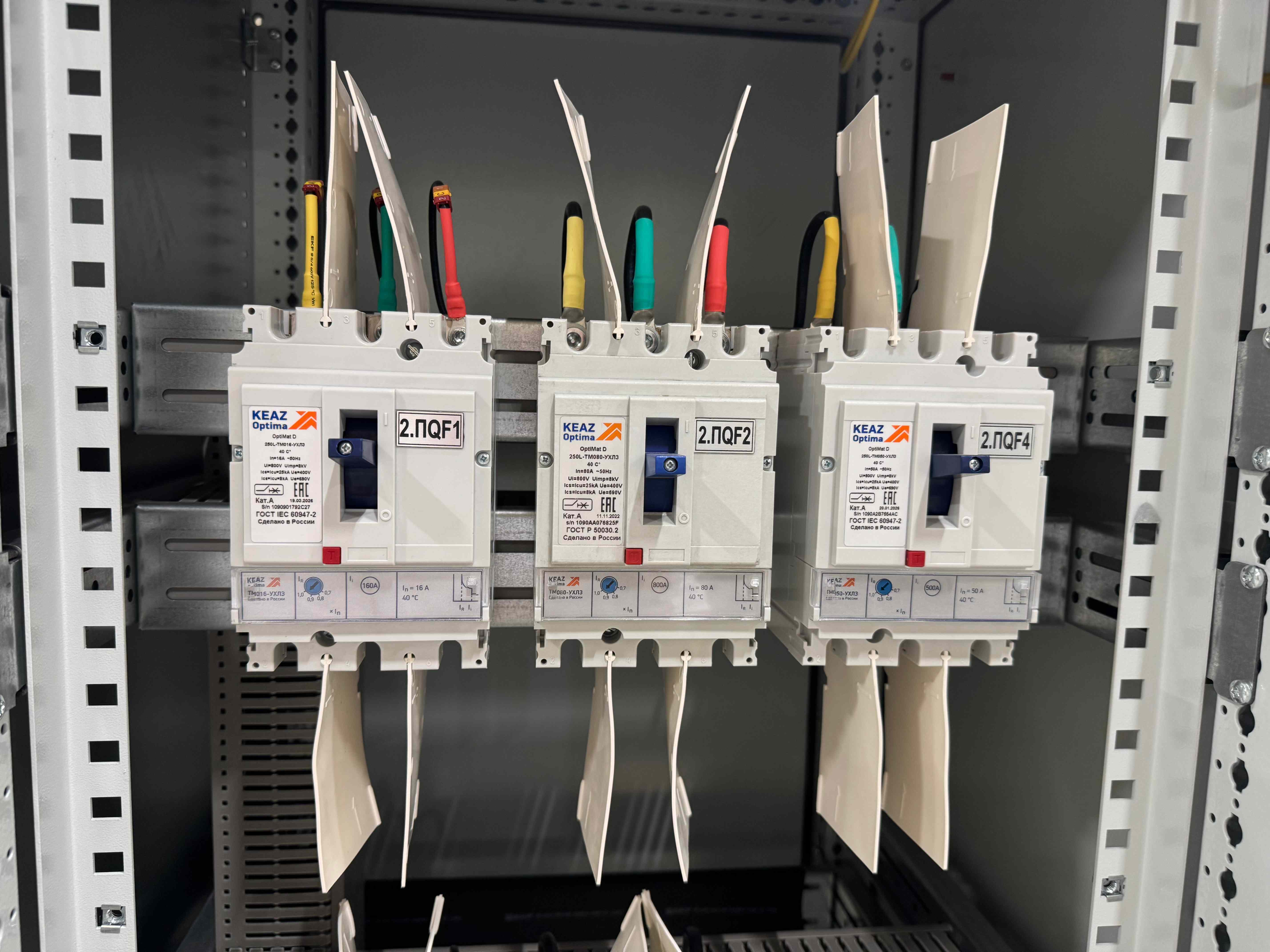

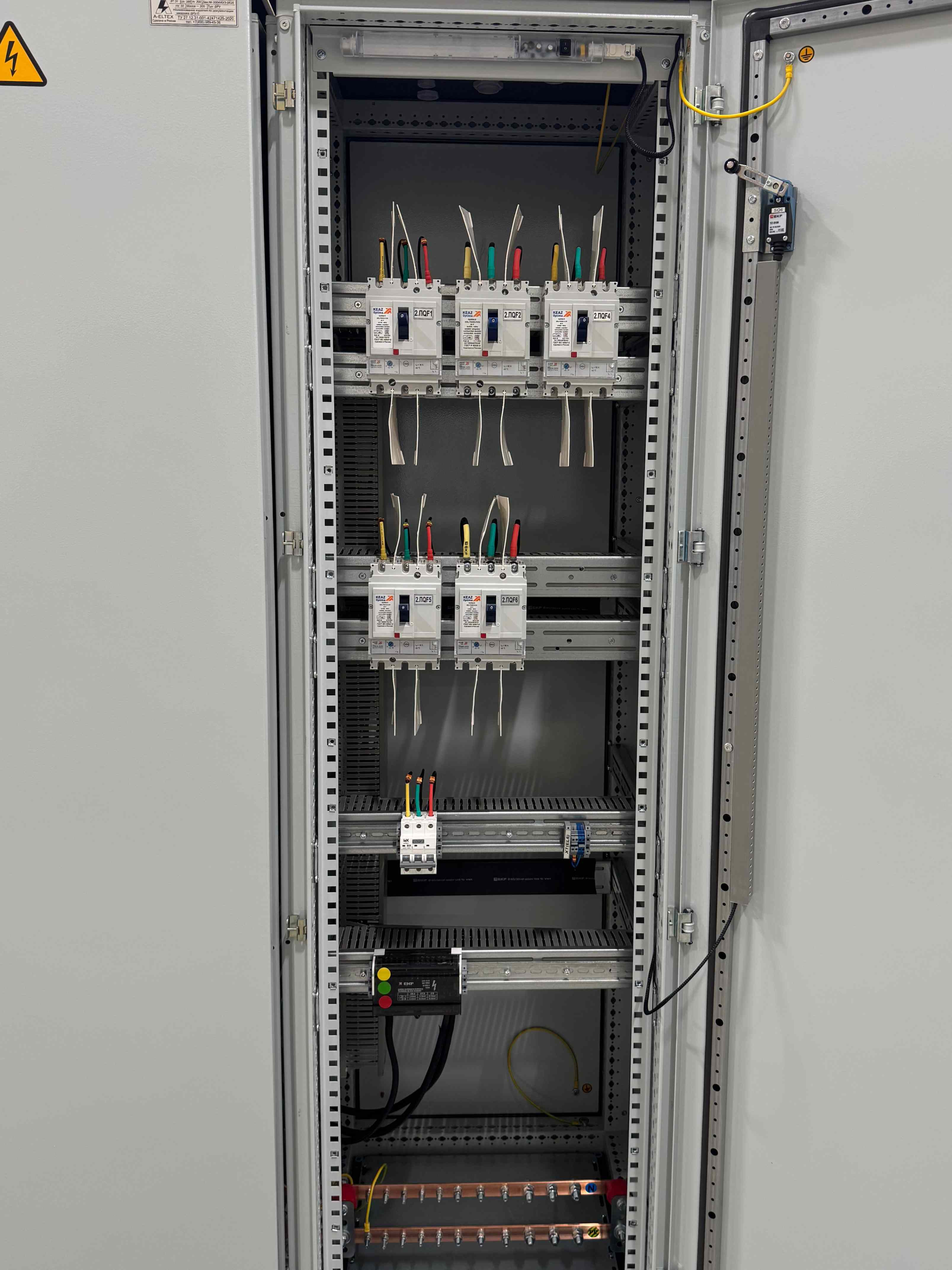

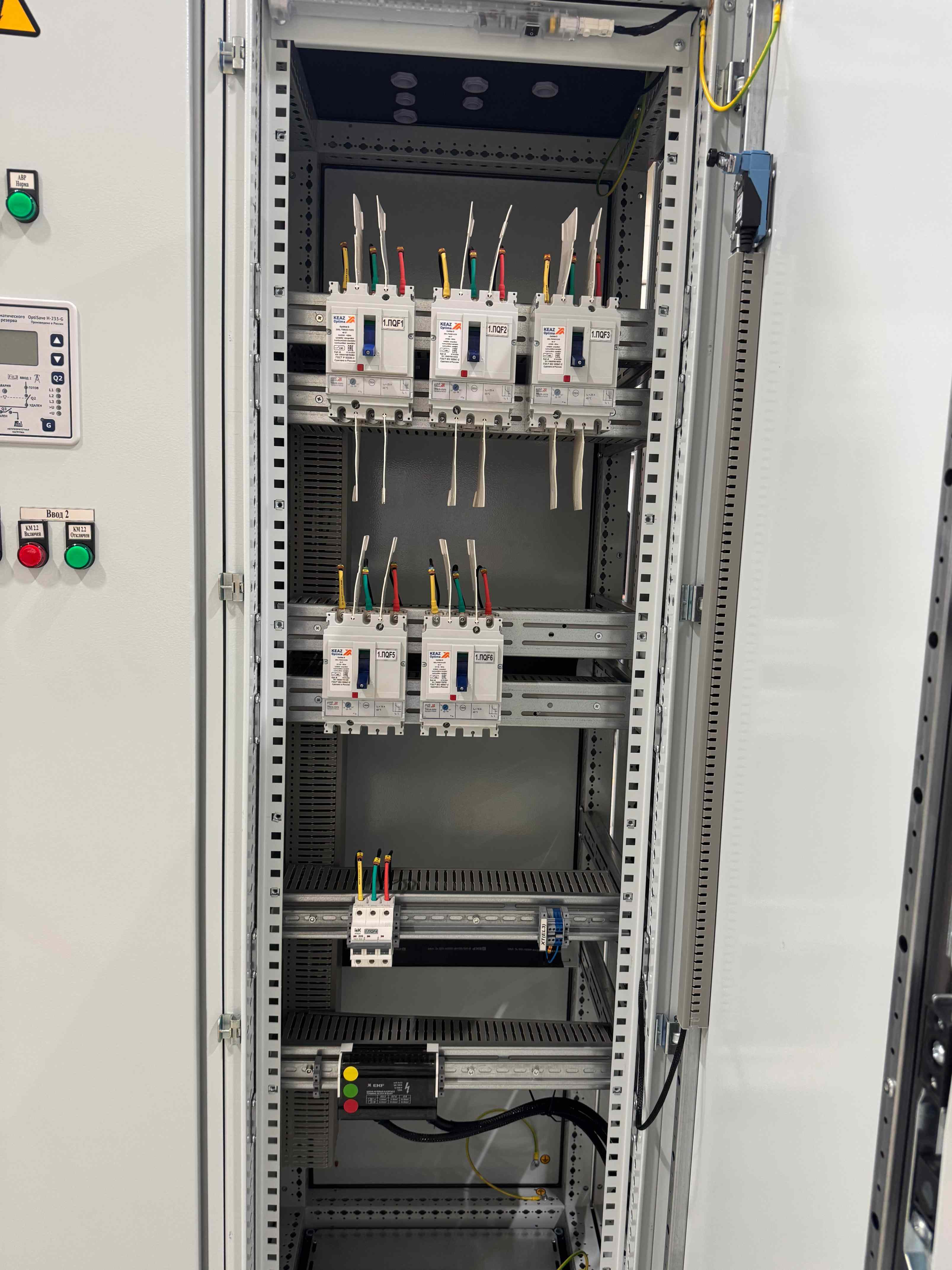

В распределительных секциях установлены автоматические выключатели в литом корпусе с регулируемым термомагнитным расцепителем и модульные автоматические выключатели с фиксируемыми вставками. По требованию заказчика мы предусмотрели свободное место под развитие.
Секция АВР выполнена на электромагнитных контакторах производства КЭАЗ с механической блокировкой, управление АВР выполняется блоком БАВР производства КЭАЗ. Возможности этого устройства позволяют управлять АВР как в ручном, так и в автоматическом режиме, с возможностью широких настроек по времени включению и переключению. С отображением всех режимов работы на мнемосхеме.
На сборку данного шкафа потребовалось 11 рабочих дней.
