Шкаф ПЭСПЗ - шкаф электрооборудования систем противопожарной защиты.

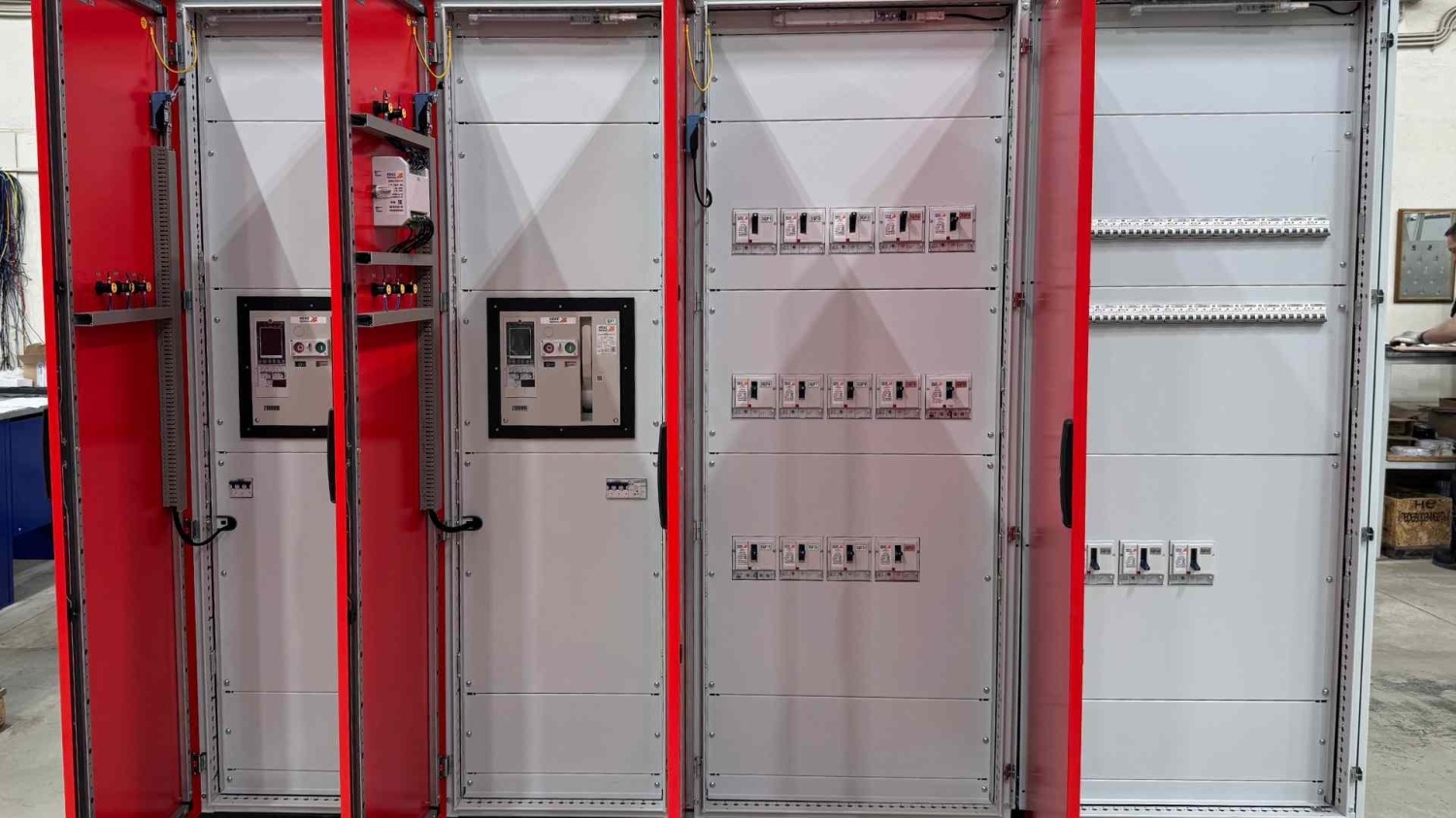

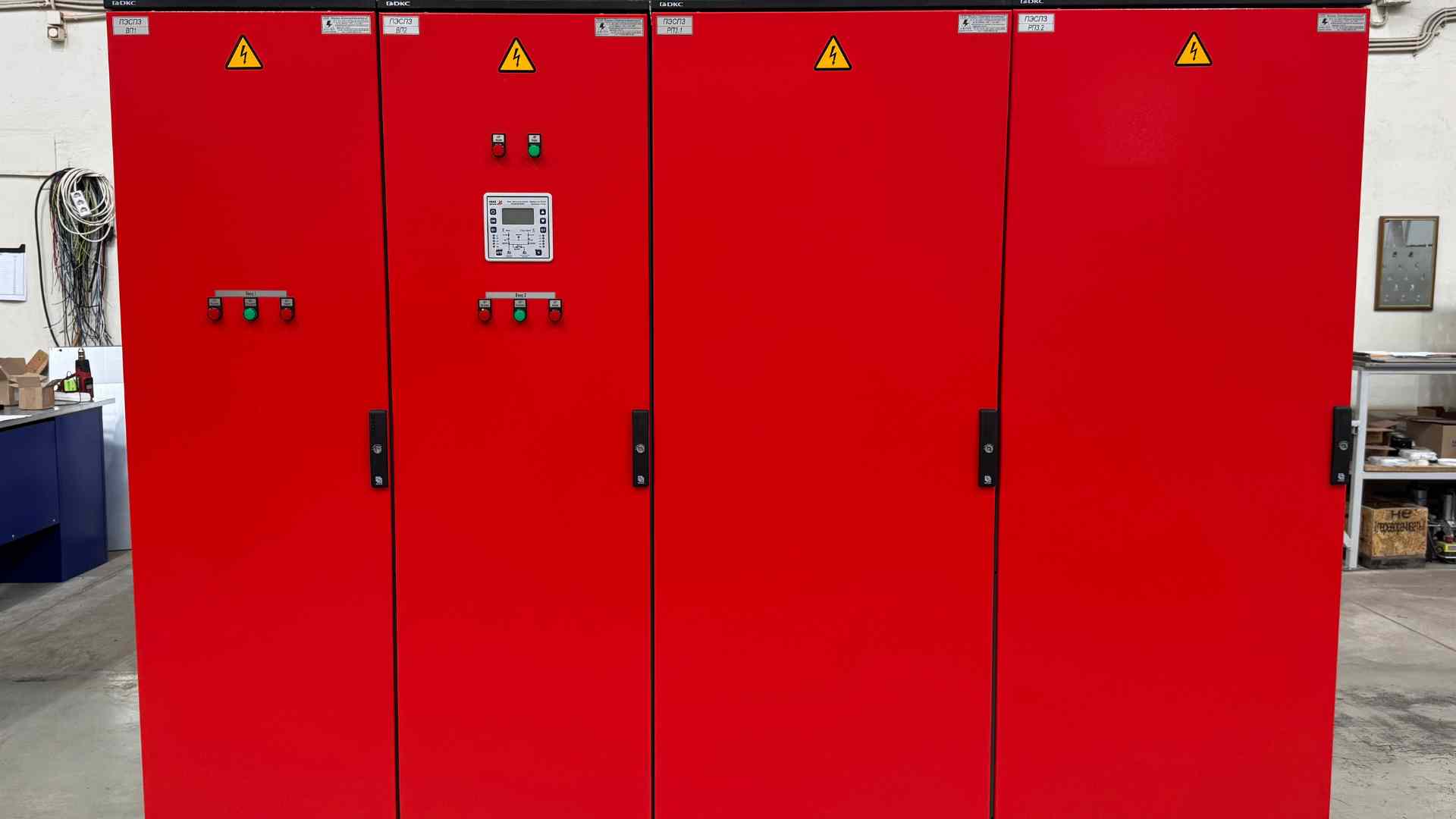

Шкафы для систем противопожарной защиты окрашиваются красным цветом. Оболочкой данного четырех панельного шкафа, выбрана оболочка производства ДКС серии CQE.
Для шкафов данной серии мы применяем защитные пластроны, профили и монтажные платы собственного производства. Автоматические выключатели по техническому заданию выбраны производства КЭАЗ.

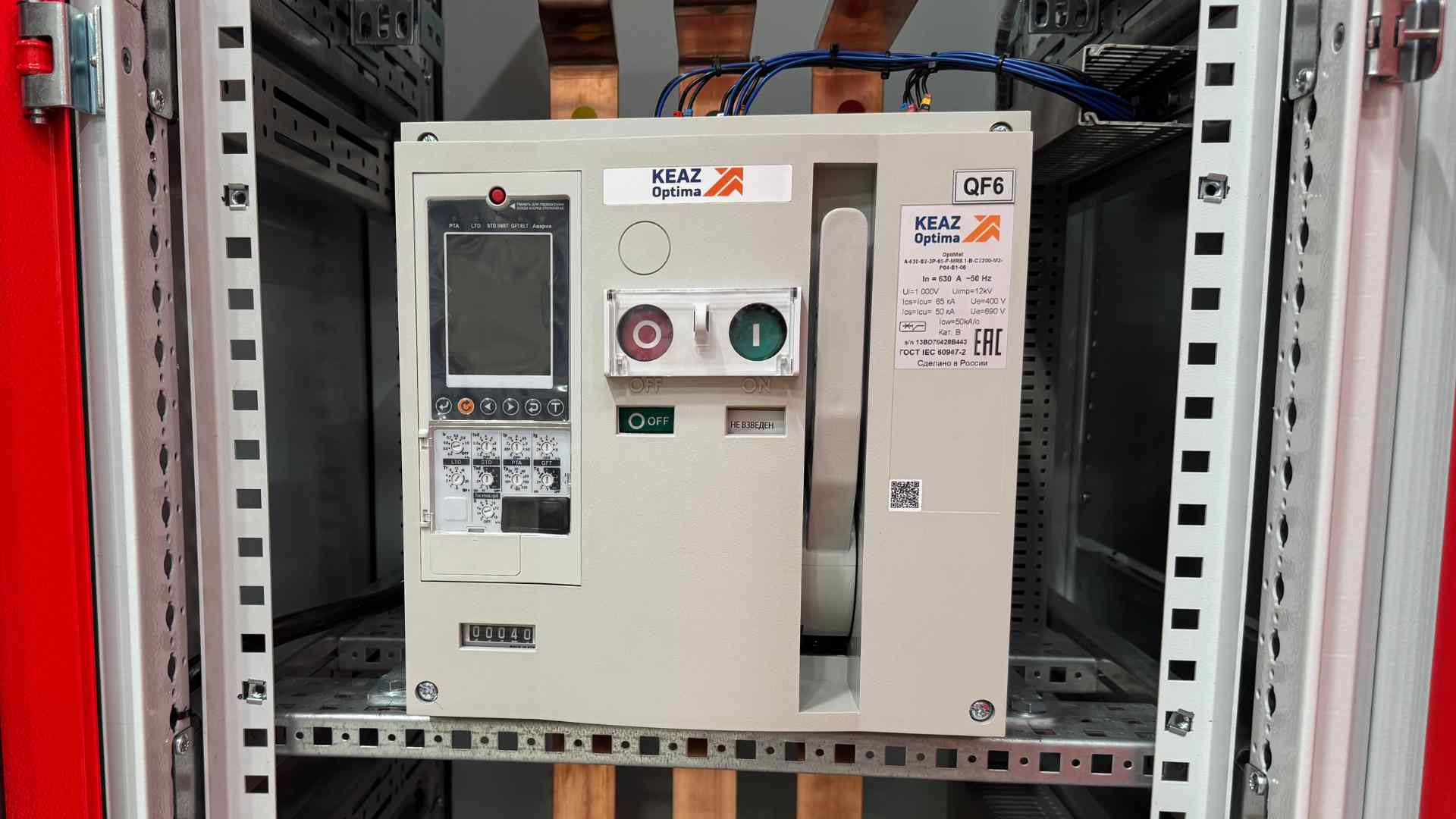

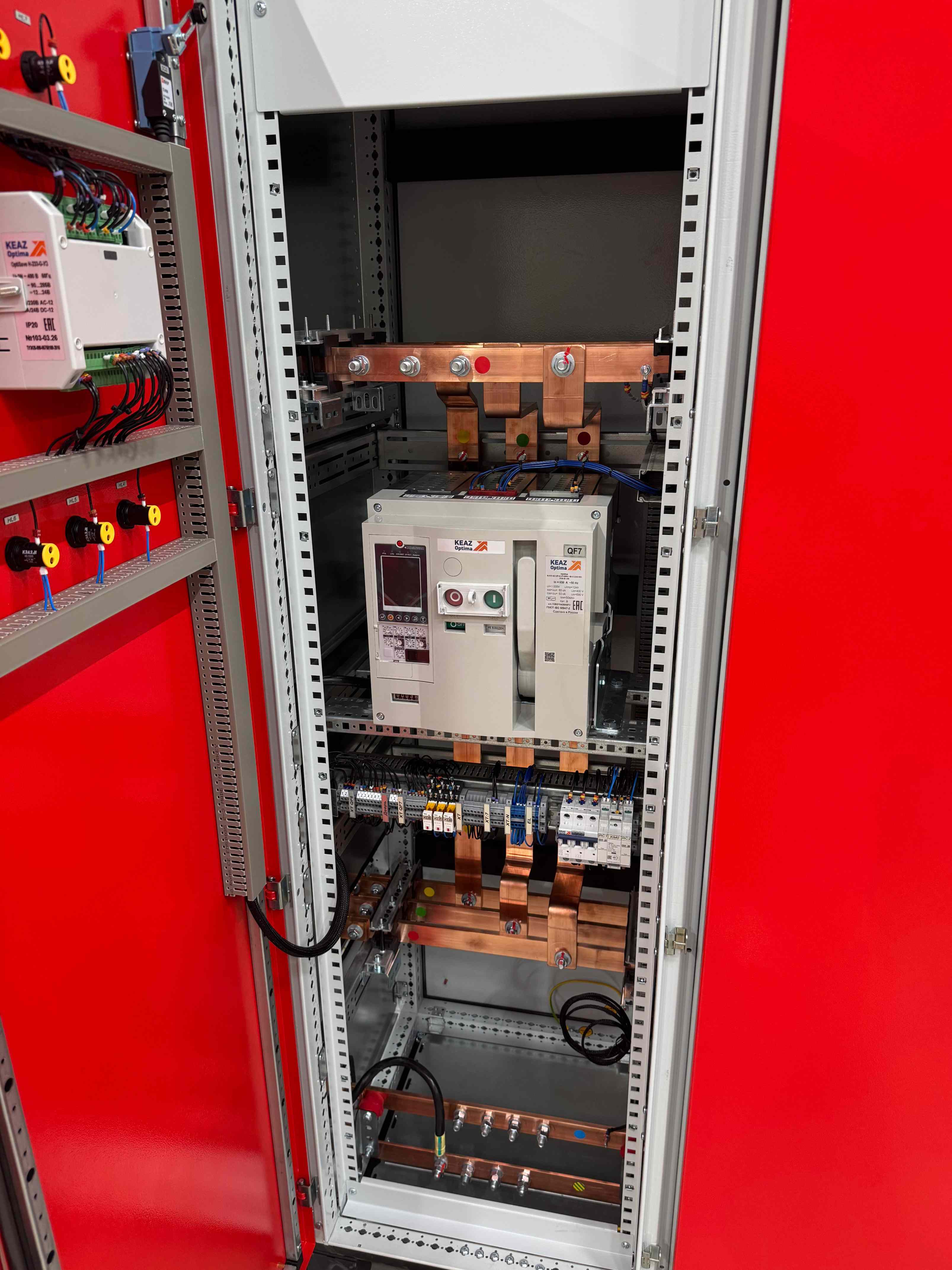

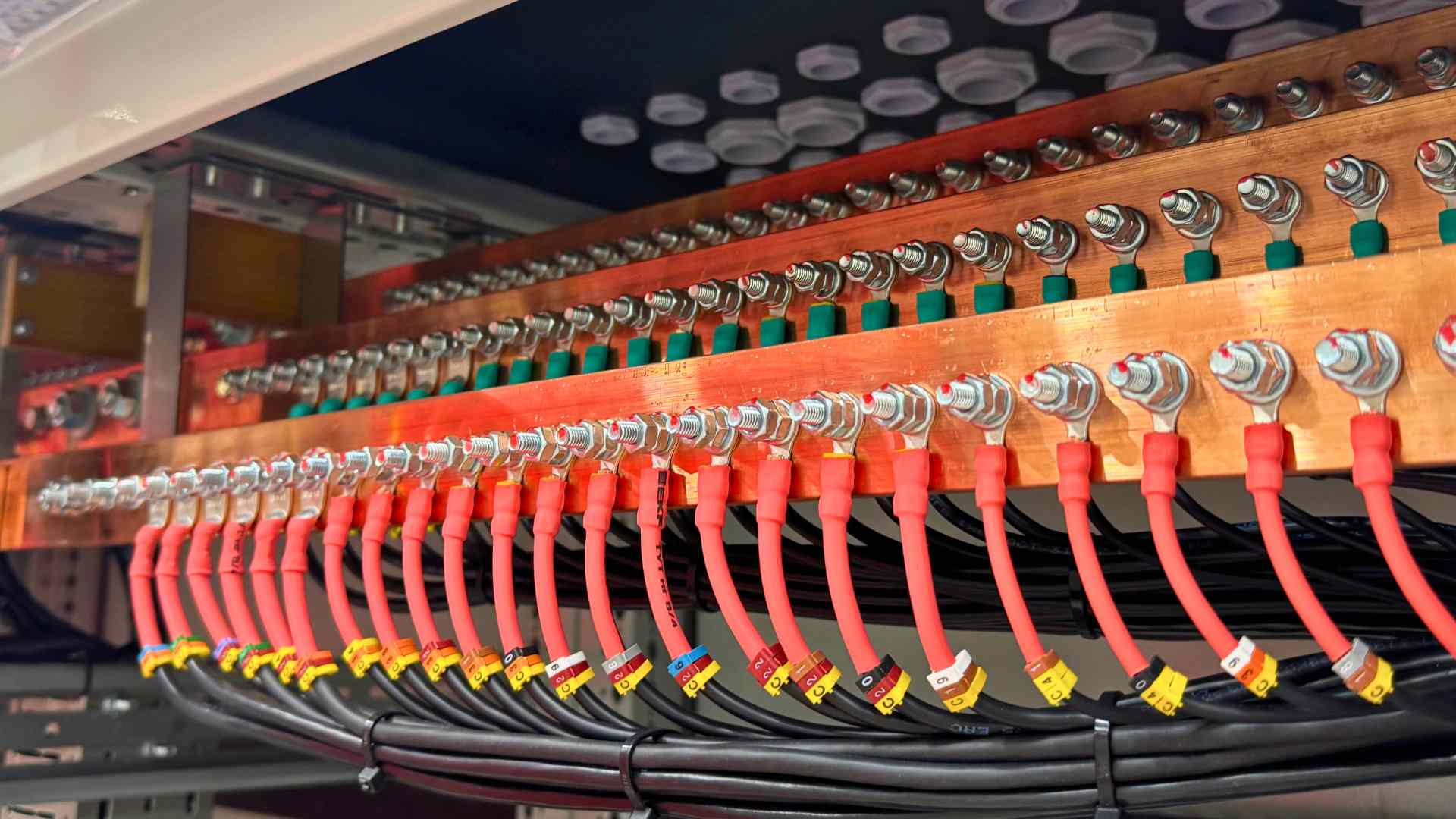

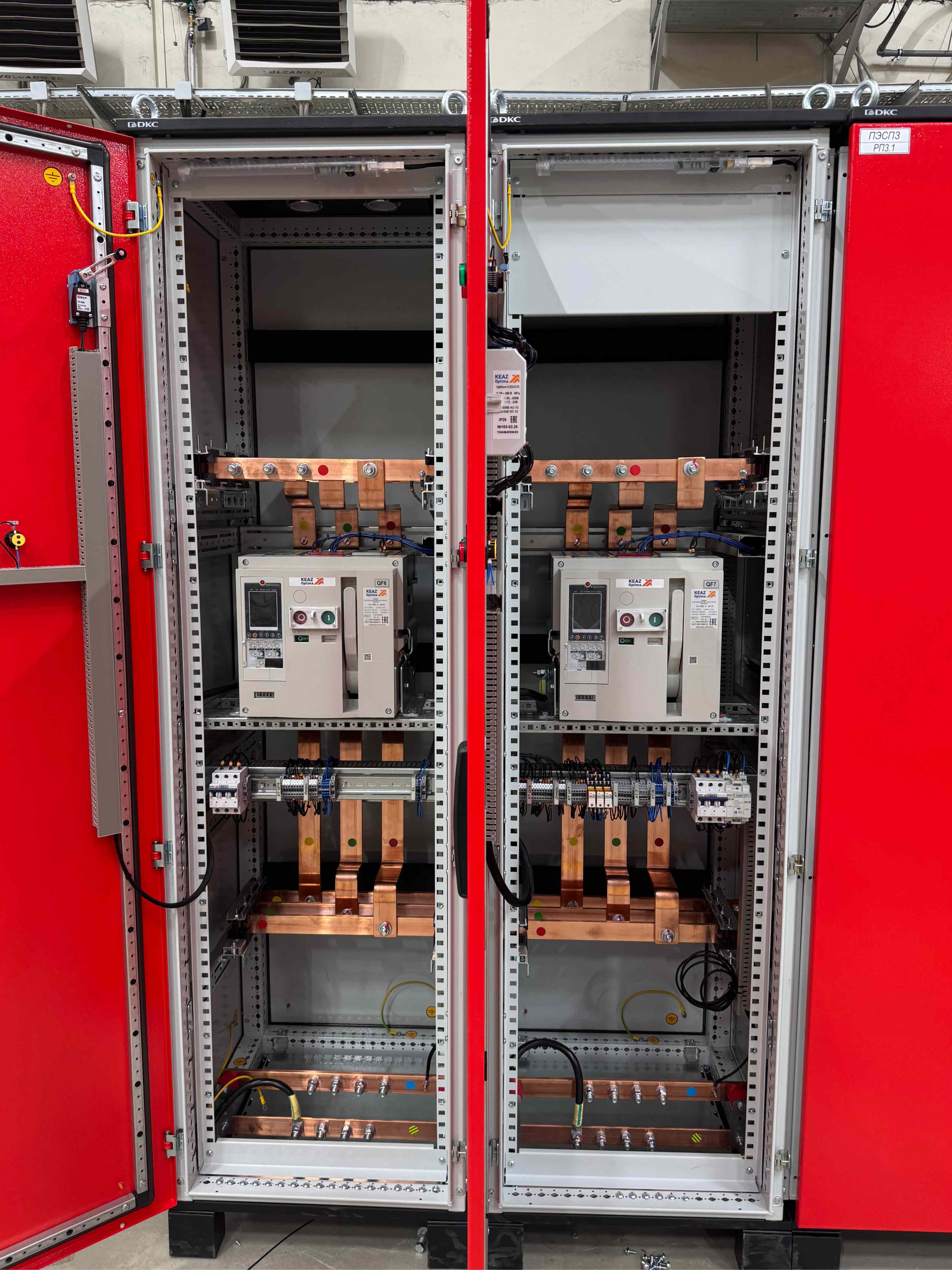

Вводные панели с верхним присоединением. Для подключения кабелей, мы предусмотрели систему медных шин. Вводные автоматические выключатели стационарного исполнения на ток 630А. Автоматы оборудованы моторными приводами взведения и электромагнитами включения и отключения.
АВР собран с на блоке OptiSave производства КЭАЗ. БАВР позволяет управлять в автоматическом и ручном режиме. Все статусы переключения и состояния отображаются на мнемосхеме устройства и дублируются на двери шкафа, у данного блока широкие возможности по настройке работы режимов и времени переключения. По техническому заданию, нами выла установлена металлическая перегородка между вводами.

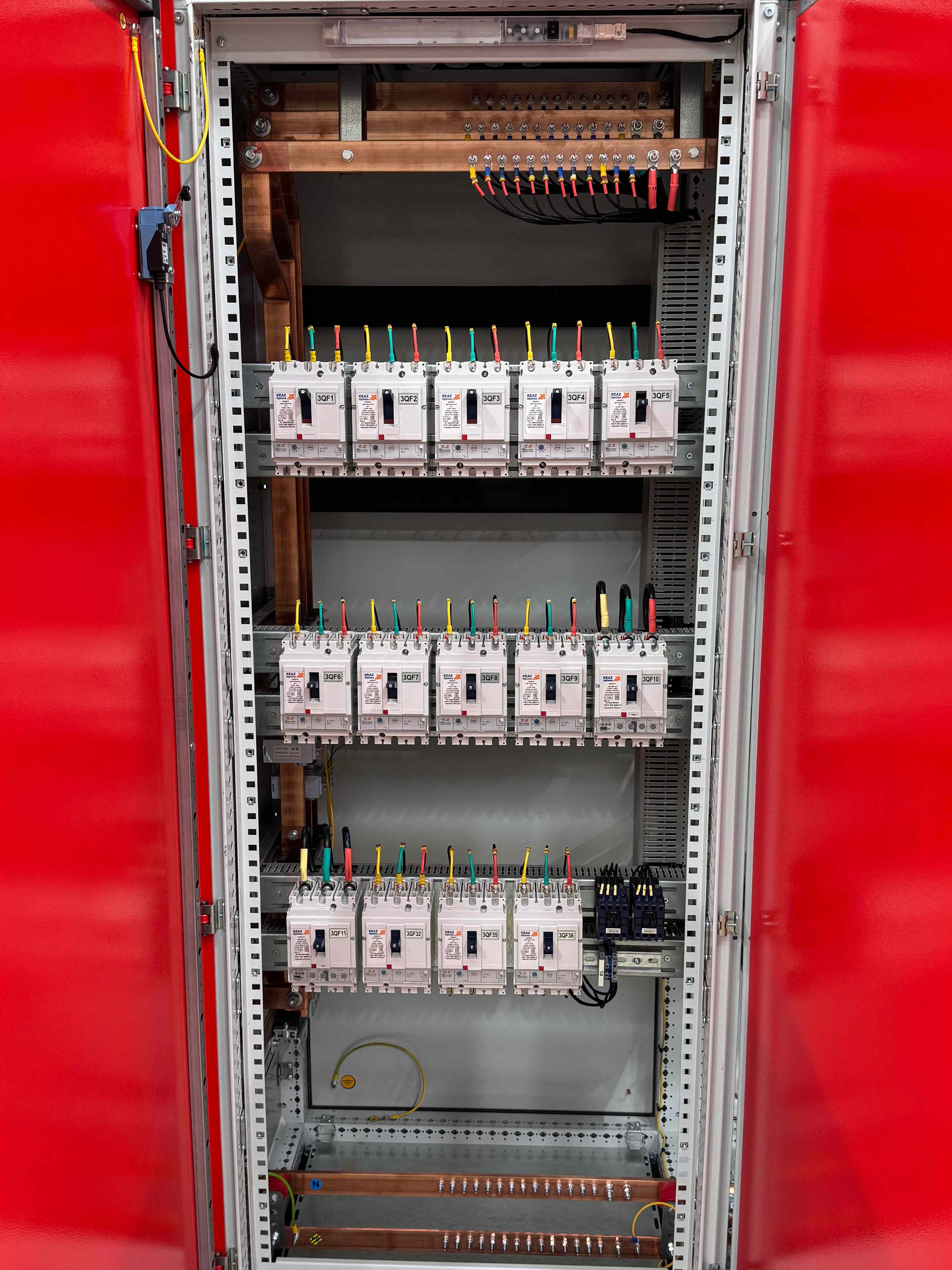

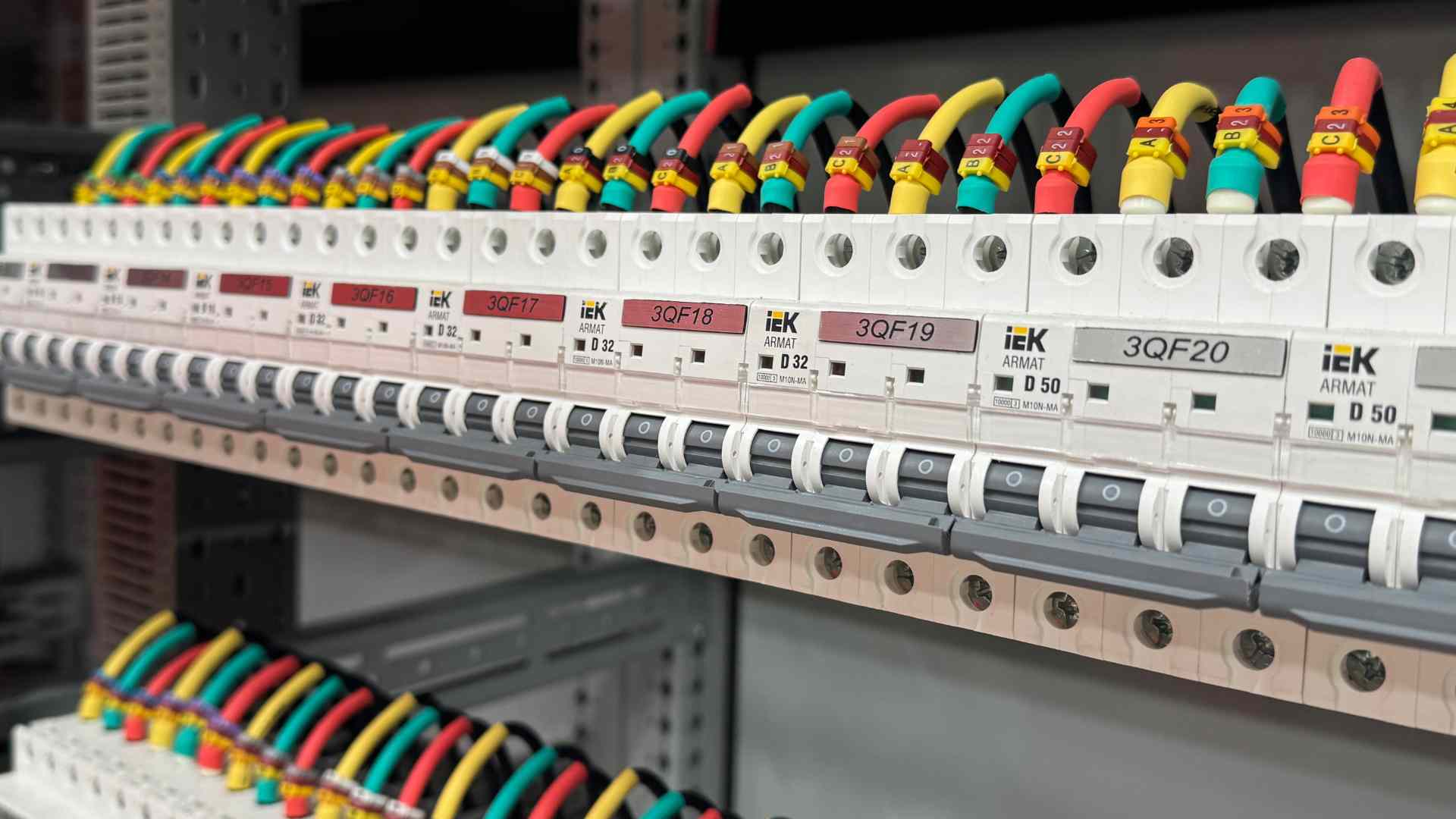

В распределительных панелях установлены автоматические выключатели в литом корпусе и выключатели в модульном исполнении производства КЭАЗ, все секции шкафа оборудованы светильниками рабочего освещения с концевым выключателем. На вертикальной системе шин установлены трансформаторы тока для технического учета электроэнергии.
На сборку данного шкафа потребовалось 11 рабочих дней.
